ネスティング：ネスト操作
パーツダイアログのパーツを選択し、指定したロジックと角度とギャップ(パーツ間の最小間隔)で、 自動整列あるいは手動整列します。

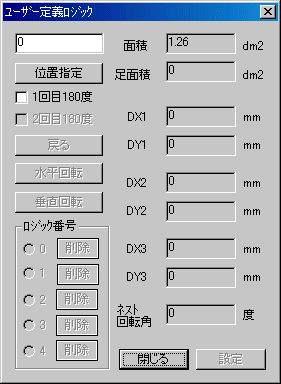

ネストロジックとギャップ(パーツ間の最小間隔)の指定	ユーザーロジックの作成ダイアログ

ギャップは、各パーツが外側にギャップ/2だけ広がるということを意味しています。 ギャップはパーツ間の最小距離に等しい値です。

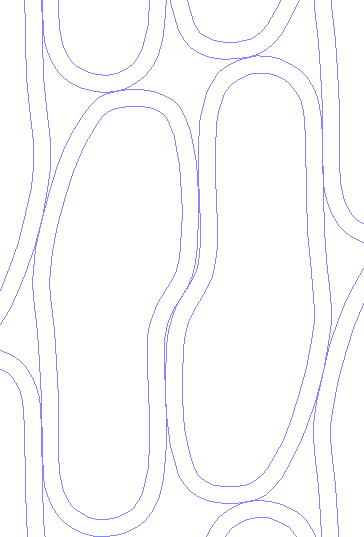

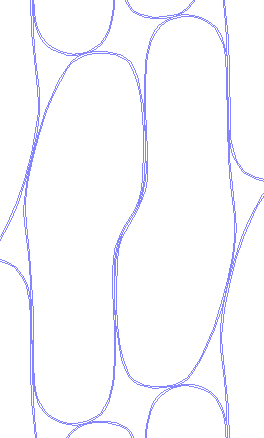

ギャップを2mmに設定した場合	ギャップを20mmに設定した場合

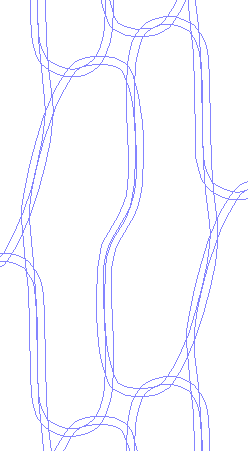

ギャップを-10mmに設定した場合

ネスト後に並んだパーツを編集することもできます。
マウスによるドラッグ操作で、パーツを移動することができます。

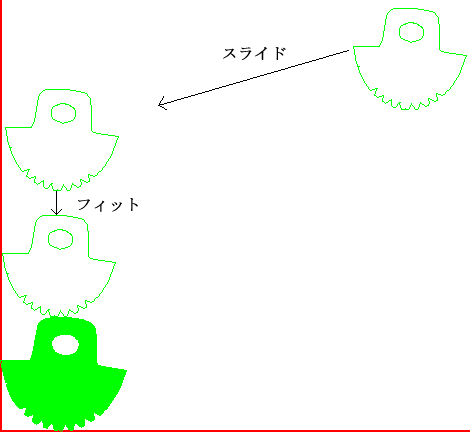

マウス操作で、ギャップ分の間隔でピッタリパーツを並べるのは至難の業であるため、 パーツの移動方向だけ指定すると、壁か他のパーツにぶつかるまでパーツが滑っていく 「スライド」ぶつかったあと、さらに別のパーツにぶつかるまでパーツが滑っていく 「フィット」という処理によって、操作がし易くなっています。

スライドフィット

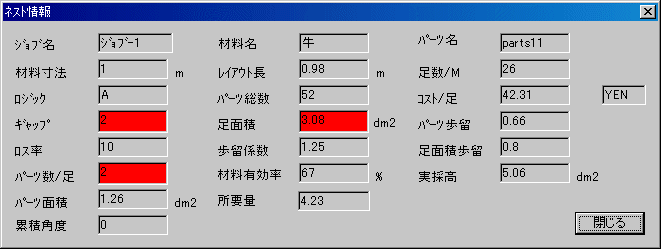

ネスト情報の例は以下の通り。販売先メーカーに必要な情報をここに表示します。
英語、その他の言語による表示も可能です。

ネスト情報
