ネスティング：紙型スキャン
紙型をスキャン後に、輪郭をラスタベクタ変換して部品データベースに登録します。

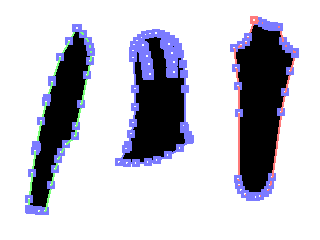

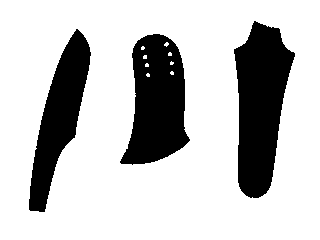

読み込み直後	輪郭変換直後

ベクタ変換の編集機能は以下の通り。ユーザーがあまり使わない機能を隠すこともできます。

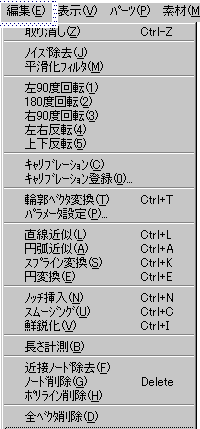

フルセットメニュー	サブセットメニュー 90%はこのメニューで出荷されています。

ベクタ変換のパラメータ設定は以下の通り。

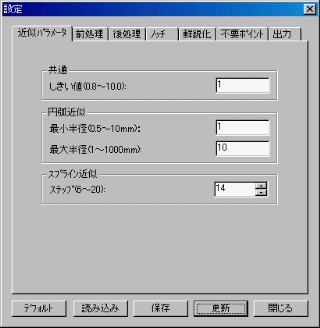

変換精度を決めるパラメータ	画像読み込み時の処理を決めるパラメータ

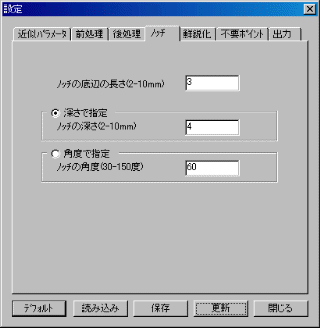

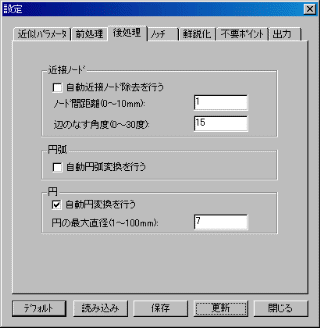

円弧変換、円変換等	ノッチ変換 ノッチの幅と高さを元にノッチを生成

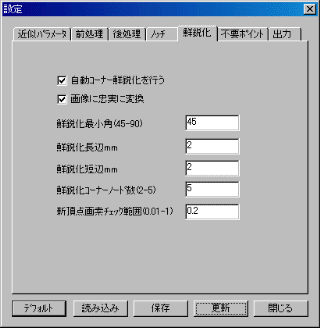

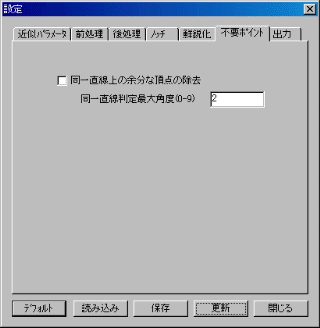

コーナーの鮮鋭化に関する設定	直線上の不要頂点の除去に関する設定

アプリケーションごとに異なる設定等があれば「出力タブ」で設定します。
